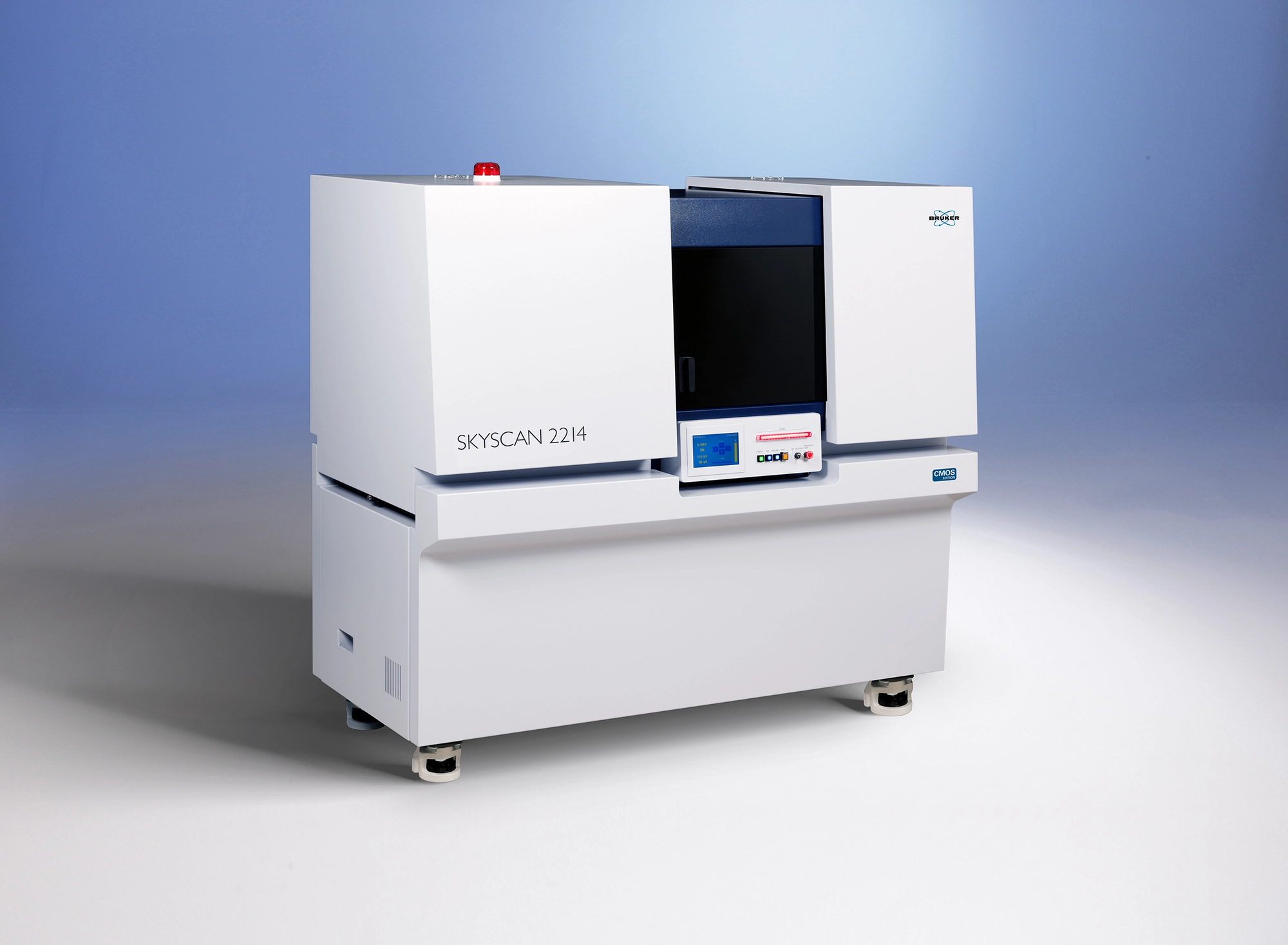

X-ray Nanotomograph, 나노 스케일 X 선 현미경 검사법
새로운 MULTISCALE X선 나노단층촬영기 SKYSCAN 2214는 단일 계측기에서 가장 광범위한 물체 크기와 공간 분해능을 다룹니다. 이것은 3D 이미징과 오일 및 가스 탐사, 복합 재료, 리튬 배터리, 연료 전지, 전자 어셈블리 및 폐 이미징 또는 종양 혈관 형성과 같은 생체 외 전임상 응용 분야에서 지질 물질의 정확한 모델링을 위한 고유한 가능성을 열어줍니다.
[제품정보]
새로운 MULTISCALE X선 나노단층촬영기 SKYSCAN 2214는 단일 계측기에서 가장 광범위한 물체 크기와 공간 분해능을 다룹니다. 이것은 3D 이미징과 오일 및 가스 탐사, 복합 재료, 리튬 배터리, 연료 전지, 전자 어셈블리 및 폐 이미징 또는 종양 혈관 형성과 같은 생체 외 전임상 응용 분야에서 지질 물질의 정확한 모델링을 위한 고유한 가능성을 열어줍니다.
[특징]
- SKYSCAN 2214는 오픈 타입 나노 포커스 X선 소스로, 500nm 이하의 해상도를 제공합니다.
- 160 keV X선 에너지와 16W 출력으로 높은 성능의 3D 이미징을 지원합니다.
- 텅스텐과 LaB6 음극을 통해 다양한 가속 범위와 스팟 크기를 제공합니다.
- 정밀 냉각 시스템으로 장기적인 안정성과 유지 보수 편의성을 보장합니다.
- 최대 4개의 X선 카메라(3 CMOS + 1 평판 검출기)를 지원하여 다양한 해상도와 시야를 제공합니다.
- 픽셀 크기와 시야각 조정으로 고해상도 및 밀도 조절이 가능해 다양한 샘플에 최적화됩니다.
- CMOS 검출기의 오프셋 이미지 합성으로 시야를 확장하고, 큰 물체의 3D 재현이 가능합니다.
[기술데이터]
X선 광원 | 20~160kV 최대 16W |
X선 검출기 | 6Mp 능동형 픽셀 평면패널 16 Mp대형 CMOS 16 Mp중형 CMOS 15 Mp고해상도 CMOS |
이미지 형식 | 단일 스캔 후 최대 8000 x 8000 x 2300픽셀 |
공간 분해능 | 60 nm 최소 픽셀 크기 |
위치조정 정확도 | 회전 시 <50 nm |
최대 객체 크기 | 직경 300mm(스캐닝 사이즈 140mm) 길이 400mm 최대 물체 무게 20kg |
치수 | 폭 1800mm x 깊이 950mm x 높이 1680mm |
사양 | SKYSCAN 2214SKYSCAN 2214 CMOS Editiion |
외부 치수(w x d x h, mm) | 1800 x 950 x 1680 |
중량(옵션 전자 장치 제외) | 1500 kg |
광원 | 20-160 kV |
미세검출능력 | 6 Mp 플랫 패널 16 Mp large-format CMOS 16 Mp Mid-format CMOS 15 Mp High-res CMOS |
최대 샘플 크기(직경, 높이) | 300mm, 400mm |
최소 해상도(3D 화소, 공간) | <60 nm, < 500 nm |
측정, 재구성 및 분석 소프트웨어 | 포함 |
[제품정보]
새로운 MULTISCALE X선 나노단층촬영기 SKYSCAN 2214는 단일 계측기에서 가장 광범위한 물체 크기와 공간 분해능을 다룹니다. 이것은 3D 이미징과 오일 및 가스 탐사, 복합 재료, 리튬 배터리, 연료 전지, 전자 어셈블리 및 폐 이미징 또는 종양 혈관 형성과 같은 생체 외 전임상 응용 분야에서 지질 물질의 정확한 모델링을 위한 고유한 가능성을 열어줍니다.
[특징]
- SKYSCAN 2214는 오픈 타입 나노 포커스 X선 소스로, 500nm 이하의 해상도를 제공합니다.
- 160 keV X선 에너지와 16W 출력으로 높은 성능의 3D 이미징을 지원합니다.
- 텅스텐과 LaB6 음극을 통해 다양한 가속 범위와 스팟 크기를 제공합니다.
- 정밀 냉각 시스템으로 장기적인 안정성과 유지 보수 편의성을 보장합니다.
- 최대 4개의 X선 카메라(3 CMOS + 1 평판 검출기)를 지원하여 다양한 해상도와 시야를 제공합니다.
- 픽셀 크기와 시야각 조정으로 고해상도 및 밀도 조절이 가능해 다양한 샘플에 최적화됩니다.
- CMOS 검출기의 오프셋 이미지 합성으로 시야를 확장하고, 큰 물체의 3D 재현이 가능합니다.
[기술데이터]
X선 광원 | 20~160kV 최대 16W |
X선 검출기 | 6Mp 능동형 픽셀 평면패널 16 Mp대형 CMOS 16 Mp중형 CMOS 15 Mp고해상도 CMOS |
이미지 형식 | 단일 스캔 후 최대 8000 x 8000 x 2300픽셀 |
공간 분해능 | 60 nm 최소 픽셀 크기 |
위치조정 정확도 | 회전 시 <50 nm |
최대 객체 크기 | 직경 300mm(스캐닝 사이즈 140mm) 길이 400mm 최대 물체 무게 20kg |
치수 | 폭 1800mm x 깊이 950mm x 높이 1680mm |
사양 | SKYSCAN 2214SKYSCAN 2214 CMOS Editiion |
외부 치수(w x d x h, mm) | 1800 x 950 x 1680 |
중량(옵션 전자 장치 제외) | 1500 kg |
광원 | 20-160 kV |
미세검출능력 | 6 Mp 플랫 패널 16 Mp large-format CMOS 16 Mp Mid-format CMOS 15 Mp High-res CMOS |
최대 샘플 크기(직경, 높이) | 300mm, 400mm |
최소 해상도(3D 화소, 공간) | <60 nm, < 500 nm |
측정, 재구성 및 분석 소프트웨어 | 포함 |
