[장비소개]

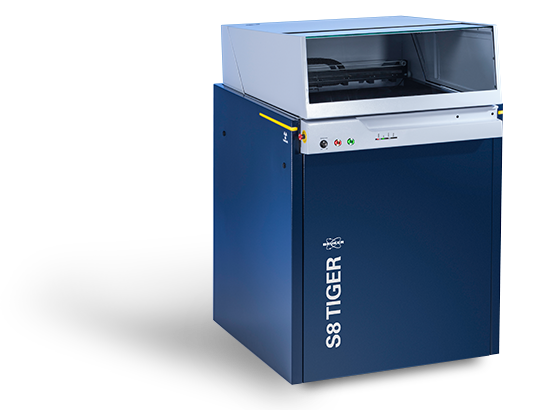

새로운 시대의 WD-XRF S8 TIGER 시리즈 2입니다. 품질 및 프로세스 제어를 위한 최고의 정확성 및 정밀도를 가진 최고의 감도 및 검출 한계를 위한 HighSense 기술이 있습니다. 연구 및 학계를 위한 궁극적인 분석 유연성이 가능한 초소형 스팟 크기(300μm FWHM) 및 100μm 간격 크기에 대한 XRF2 매핑이 가능합니다. EZ Ergo를 통한 인체공학, TouchControl을 통한 안전 작동과 함께 손쉬운 사용을 보장합니다. SampleCare 기술을 통한 최적의 시스템 가동 시간과 최저 운영 비용 절감이 가능합니다.
[특징]
HighSense X-선 튜브 및 1차 필터는 시료 내 모든 원소를 최적으로 활성화(excited) 시킴. 28μm 윈도우를 사용하여 경원소의 강도를 35% 이상 향상 가능
자동 마스크 체인져는 시료 크기에 맞게 조정하고 HighSense XRF2 빔 가이드 스노클 마스크를 운반. 매핑의 강도는 기존 WDXRF 시스템보다 최대 10배 높음
포지션 콜리메이터 체인져는 사용자가 강도와 분해능 사이에서 최적의 선택을 할 수 있도록 도와줌
분석 크리스탈은 중요한 역할로 원소에 대한 특정 파장으로 형광 스펙트럼을 분리. 고급 Bruker XS 크리스탈은 S8 TIGER 시리즈 2의 감도, 검출 한계, 분해능, 분석 속도 및 정밀도를 향상
경원소의 검출을 위해서는 비례 계수기(proportional counter)를 사용하고 중원소의 경우에는 섬광 계수기(scintillation counter)를 사용. 두 가지 검출기는 최대 13 Mcps 카운트의 DynaMatch를 적용한 최고의 선형 범위를 갖춘 WDXRF 어플리케이션에 완벽하게 적응
다양한 샘플 홀더 사이즈를 통해 유동적인 샘플 사이즈에 맞춘 분석 가능(5mm~34mm)
[기술 데이터]
시스템 | S8TIGER 1K | S8TIGER 3K | S8TIGER 4K |
X-선 튜브 | Rh, 75um 베릴륨 윈도우 | Rh, 75um 베릴륨 윈도우 | Rh, 75um 베릴륨 윈도우 |
농도 범위 | PPM 부터 100% 까지 | PPM 부터 100% 까지 | PPM 부터 100% 까지 |
크리스탈 | 자동화 크리스탈 체인저(최대 8개) | 자동화 크리스탈 체인저(최대 8개) | 자동화 크리스탈 체인저(최대 8개) |
콜리메이터 | 자동화 콜리메이터 체인저(최대 4개) | 자동화 콜리메이터 체인저(최대 4개) | 자동화 콜리메이터 체인저(최대 4개) |
HighSense 검출기 | 최신 MCA 기술 적용 계수 기술 | 최신 MCA 기술 적용 계수 기술 | 최신 MCA 기술 적용 계수 기술 |
XRF2 mapping(옵션) | 300μm 및 1.2mm 스팟(FWHM)을 사용한 고해상도 및 고감도 맵핑 | 300μm 및 1.2mm 스팟(FWHM)을 사용한 고해상도 및 고감도 맵핑 | 300μm 및 1.2mm 스팟(FWHM)을 사용한 고해상도 및 고감도 맵핑 |
자동마스크 체인저 | 5, 8, 18, 23, 28 mm, (옵션) 34mm 최대 3개까지 장착 가능 | 5, 8, 18, 23, 28 mm, (옵션) 34mm 최대 3개까지 장착 가능 | 5, 8, 18, 23, 28 mm, (옵션) 34mm 최대 3개까지 장착 가능 |
Samplecare(옵션) | 오염 방지 쉴드로 처리된 X-선 튜브 및 고니오미터, | 오염 방지 쉴드로 처리된 X-선 튜브 및 고니오미터, | 오염 방지 쉴드로 처리된 X-선 튜브 및 고니오미터, |
냉각수 | 공냉식 | 외부 칠러 및 냉각수 | 외부 칠러 및 냉각수 |
장비 크기 | 135 x 89 x 90cm , 446kg | 135 x 89 x 104cm, 476kg | 135 x 89 x 104cm, 476kg |
소비 전력 및 전기 사양 | 208-240V(1P/3P) | 208V, 60Hz(1P/3P) | 208V, 60Hz(1P/3P) |
[장비소개]

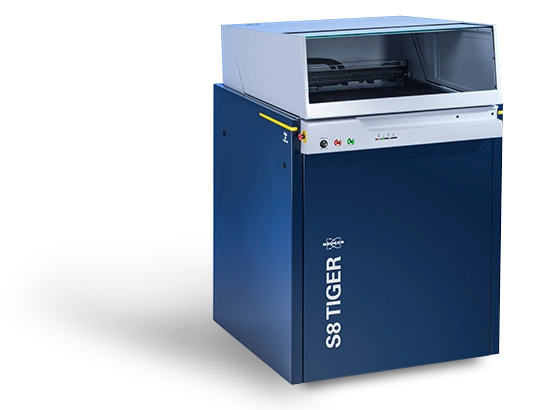

새로운 시대의 WD-XRF S8 TIGER 시리즈 2입니다. 품질 및 프로세스 제어를 위한 최고의 정확성 및 정밀도를 가진 최고의 감도 및 검출 한계를 위한 HighSense 기술이 있습니다. 연구 및 학계를 위한 궁극적인 분석 유연성이 가능한 초소형 스팟 크기(300μm FWHM) 및 100μm 간격 크기에 대한 XRF2 매핑이 가능합니다. EZ Ergo를 통한 인체공학, TouchControl을 통한 안전 작동과 함께 손쉬운 사용을 보장합니다. SampleCare 기술을 통한 최적의 시스템 가동 시간과 최저 운영 비용 절감이 가능합니다.
